阻尼系列
一、產(chǎn)品組成
TD08阻尼涂料是以聚醚氨酯/環(huán)氧樹脂互穿聚合物網(wǎng)絡(luò)為阻尼層，以無溶劑環(huán)氧樹脂固化體系為約束層的復(fù)合型高性能阻尼涂料。阻尼層包括阻尼層A組和阻尼層B組兩個組份。其中A組份為淡黃色粘稠液體，小鐵桶3kg包裝；B組份為綠色粉末，塑料袋4.5kg包裝。約束層包括約束層甲組和約束層乙組（固化劑）兩個組份。其中甲組份為鐵紅色（或黑色）膏狀物，10kg鐵桶包裝，乙組份（固化劑）為棕紅色液體，650g塑料瓶包裝。
二、產(chǎn)品特性
本產(chǎn)品復(fù)合損耗因數(shù)高、阻尼溫域?qū)?-40℃~160℃)、無毒、阻燃性好、常溫反應(yīng)固化、附著力強、不龜裂、不脫落、施工方便，適合于基材厚度大于5mm的平面或復(fù)雜曲面部位的減振降噪。本品可以在清潔基材或各種底層涂料上涂裝，已在國內(nèi)400多艘艦船及多種通風管道、隔音門窗、機械設(shè)備上使用，阻尼減振降噪效果顯著，經(jīng)測試結(jié)果表明：其一階振動模態(tài)曲線的振動衰減效率為94.9%，可降低噪聲8～20分貝。
三、技術(shù)指標
| 類型 | 檢驗項目 | 單位 | 標準值 | |
| 阻尼層 | 干燥時間 | 表干 | h | ≤6 |
| 實干 | h | ≤18 | ||
| 附著力(拉開法) | MPa | ≥1.8 | ||
| 密度 | g/cm³ | 1.1±0.1 | ||
| 約 束 層 | 干燥時間 | 表干 | h | ≤4 |
| 實干 | h | ≤12 | ||
| 硬度(邵A) | ≥95 | |||
| 阻燃性(氧指數(shù)法) | % | ≥36 | ||
| 密度 | g/cm³ | 1.5±0.1 | ||
| 復(fù) 合 后 | 復(fù)合損耗因數(shù) | nc | ≥0.2 | |
| 耐0#柴油(90天) | 涂層不生銹、不起泡，不脫落 | |||
| 復(fù)合涂層附著力 | Mpa | ≥1.8 | ||
| 煙氣毒性 | 符合FTP2010年FTP規(guī)則附件I第2部分 | |||
| 表面可燃性(低播焰) | 符合2010年FTP規(guī)則附件I第5部分 | |||
| 密度 | g/cm³ |
1.5±0.1 |
||

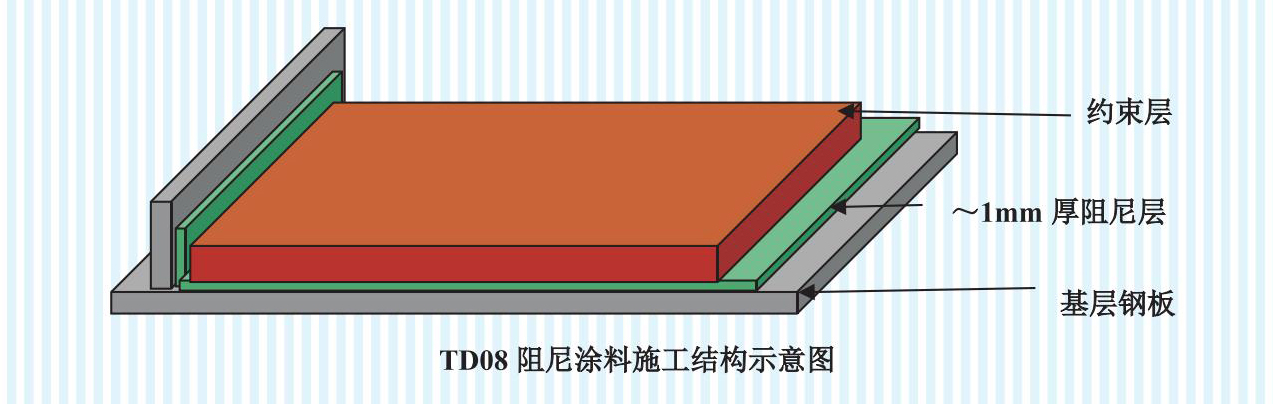

四、產(chǎn)品結(jié)構(gòu)
五 、使用部位及厚度
1、 設(shè)計使用部位：振動產(chǎn)生的部位(振源)如艦船的發(fā)動機艙的底部及圍壁、螺旋槳上方處、大型空 調(diào)室底部及圍壁等處；振動傳遞途徑中的要求舒適度較高的部位(振動傳播途徑)如：艦船的集控室、儀器 設(shè)備室、船員休息室等處的底部及圍壁；其它方面如通風管道外壁、鋼結(jié)構(gòu)建筑物頂部鋼板內(nèi)側(cè)、隔音 門窗鋼板內(nèi)側(cè)等。
2、 設(shè)計使用厚度及用量：約束層與阻尼層總厚度為基層鋼板厚度的1 .5~2倍，其中阻尼層厚度為~ 1mm 。 例如：基材鋼板厚度為8mm, 則阻尼涂料使用總厚度為12~16mm, 其 中 阻 尼 層 為 ~ 1mm 。 用 量參看后面阻尼材料設(shè)計指南中的計算方法。
